La línea puede ser monofásica o trifásica y su sección se calcula en función de la intensidad de corriente que circula por ella o de la potencia que consumen los receptores.
CÁLCULO DEL CONDUCTOR POR CAÍDA DE TENSIÓN. La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje. Para la determinación de este factor se definen los siguientes conceptos: e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM Cálculo de la caída de tensión. e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
Llamamos caída de tensión a la diferencia de potencial que existe entre los extremos de cualquier conductor, semiconductor o aislante. Este valor se mide en voltios y representa el gasto de fuerza que implica el paso de la corriente por el mismo.1
Asimismo, la caída de tensión es medida frecuentemente en tanto por ciento de la tensión nominal de la fuente de la que se alimenta. Por lo tanto, si en un circuito alimentado a 400 Voltios de tensión se prescribe una caída máxima de tensión de una instalación del 5%, esto significará que en dicho tramo no podrá haber más de 20 voltios, que sería la tensión perdida con respecto a la tensión nominal.
El cálculo de conductores por caída por tensión se produce a consecuencia de la resistencia de los conductores. Como regla general, se permite una máxima de:
• 3% para cualquier circuito interior de viviendas • 3% en instalaciones de alumbrado • 5% en el resto de instalaciones
La normativa puede establecer otros valores para la caída de tensión máxima admisible. Existen diversas formas de calcular la sección mínima del conductor para diferentes situaciones:
Líneas de corriente continua: S = 2pL I / CD
Donde “S” es la sección del conductor, “p” es la resistividad, la “I” la intensidad prevista en el conductor y “CD” la caída de tensión permitida.
Línea de corriente alterna monofásica: S = 2pL I cos θ / CD
Donde “S” es la sección del conductor, “p” es la resistividad, la “I” la intensidad prevista en el conductor, “θ” es el ángulo y “CD” la caída de tensión permitida.
Línea de corriente alterna trifásica: S = √3pL I cos θ / CD
Donde “S” es la sección del conductor, “√3” es la expresión para representar que el sistema es trifásico, “p” es la resistividad, la “I” la intensidad prevista en el conductor, “θ” es el ángulo y “CD” la caída de tensión permitida.
La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje. Para la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular I = Corriente de carga = 118.09 A. Z= Impedancia del calibre 3/0 = 0.728 L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión. e = 1.73 1 Z L/ 13,200 e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts % et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
Con lo que se da cumplimiento a las recomendaciones de CFE las cualesmencionan que este valor no debe ser mayor al 1 %
Por caida de tension entendemos que es la perdida de potencial en la conduccion de corriente eléctrica en un conductor originada por la distancia o la seccion transversal del mismo y se representa como el aumento de la corriente con respecto ala disminucion del voltaje Formulas CT=2L*Rl*I/1000 %CT=100*CT/V Donde CT=Caida de tension L=Largo del conductor Rl=Resistencia en CC a 75 C I=Corriente del conductor V=Tension del suministro %CT=Porciento de caida de tension Xavier Leon Puerto 5IM6
caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje. Para la determinación de este factor se definen los siguientes conceptos: e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM Cálculo de la caída de tensión. e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %Con lo que se da cumplimiento a las recomendaciones de CFE las cualesmencionan que este valor no debe ser mayor al 2%. Miguel Alejandro Lozano Gachuz 5IM9
Sebastián Marx Sánchez Sánchez 5IM9 Lo que se conoce como caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje. Para la determinación de este factor se definen los siguientes conceptos: e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM Cálculo de la caída de tensión. e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %Con lo que se da cumplimiento a las recomendaciones de CFE las cualesmencionan que este valor no debe ser mayor al 2%.
El cálculo de secciones de líneas eléctricas es un método de cálculo para obtener la sección idónea de los conductores empleados, siendo el conjunto de conductores capaz de, transportar la potencia requerida con total seguridad, que dicho transporte se efectúe con un mínimo de pérdidas de energía, mantener los costes de instalación en unos valores aceptables. Su expresión matemática es: CT=2L*Rl*I/1000 %CT=100*CT/V Donde CT=Caida de tension L=Largo del conductor Rl=Resistencia en CC a 75 C I=Corriente del conductor V=Tension del suministro %CT=Por-ciento de caída de tensión Vargas Aviles Eric 5IM6
La circulación de corriente a traes de los conductores, ocasiona una perdida de potencia transportada por el cable y una caída de tensión o diferencia entre las tensiones en el origen y extremo de la canalización. Esta caída de tensión debe de ser inferior a los limites marcados por el Reglamento en cada parte de la instalación, con el objetivo de garantizar el funcionamiento de los receptores alimentados por el cable. Este criterio suele ser el determinante cuando las líneas son de larga longitud, por ejemplo, en derivaciones individuales que alimenten a los últimos pisos en un edificio de cierta altura.
-¿CUAL ES SU EXPRESIÓN MATEMÁTICA?
Existen diversas formas de calcular la sección mínima del conductor para diferentes situaciones:
LÍNEA DE CORRIENTE CONTINUA: S = 2pL I / CD
Donde: S= Sección del conductor p= Resistividad I= Intensidad prevista en el conductor CD= Caída de tensión permitida.
LÍNEA DE CORRIENTE ALTERNA MONOFÁSICA: S = 2pL I cos θ / CD
Donde: S= Sección del conductor p= Resistividad I= Intensidad prevista en el conductor θ= Ángulo CD= Caída de tensión permitida
LÍNEA DE CORRIENTE ALTERNA TRIFÁSICA: S = √3pL I cos θ / CD
Donde: S= Sección del conductor √3= Expresión que representa el sistema trifásico p= Resistividad I= Intensidad prevista en el conductor θ= Ángulo CD= Caída de tensión permitida
MALDONADO BOLAÑOS DANIELA GISELLE 5IM6 La línea puede ser monofásica o trifásica y su sección se calcula en función de la intensidad de corriente que circula por ella o de la potencia que consumen los receptores. La caída de tensión se entiende como la pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la sección transversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje.
Para la determinación de este factor se definen los siguientes conceptos: e = Caída de tensión por calcular I = Corriente de carga Z= Impedancia del calibre 3/0 L= Longitud del conductor
La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje. Para la determinación de este factor se definen los siguientes conceptos: e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM Cálculo de la caída de tensión. e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 % Navarro Ruíz David 5IM6
Corona Hernández Brian Alberto La caída de tensión, como su nombre lo dice es una caída en este caso de voltaje entre los conductores,se mide en porcentaje. Por decir un ejemplo, supongamos que una fuente eléctrica quiere alimentar un motor con 400v y el voltaje al llegar al motor es de 380v, eso es una caída de tensión del 5% Su expresión matemática es... CT=2L*Rl*I/1000 %CT=100*CT/V Donde CT=Caida de tension L=Largo del conductor Rl=Resistencia en CC a 75 C I=Corriente del conductor V=Tension del suministro %CT=Por-ciento de caída de tensión
La caída de tensión eléctrica se define como la diferencia de potencial que existe entre los dos extremos de una línea eléctrica. En un conductor la caída de tensión se mide en volts y existe en función del largo y de la resistencia del medio de condición eléctrica. A mayor distancia de la fuente de voltaje y mayor resistencia del conductor eléctrico existe una mayor caída de tensión. Formula matemática: Su expresión matemática es: CT=2L*Rl*I/1000 %CT=100*CT/V Donde CT=Caída de tensión L=Largo del conductor Rl=Resistencia en CC a 75 C I=Corriente del conductor V=Tensión del suministro %CT=Por-ciento de caída de tensión
CONSECUENCIAS DE LA CAÍDA DE TENSIÓN es la perdida de voltaje ocasionado por una resistencia (calibre de cable inadecuado);las consecuencias de una caída de voltaje en lámparas incandescentes es baja intensidad. En lámparas fluorescentes ocasiona parpadeo, en motores eléctricos ocasiona calentamiento, o que totalmente no arranque el motor. LA PÉRDIDA DE VOLTAJE ES CONSECUENCIA DE: El diámetro del cable, cuanto más pequeño más pérdida. El largo del cable. A mayor longitud del cable mayor caída de tensión. El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor pérdida. El cobre y el aluminio son los metales comúnmente utilizados como conductor siendo el cobre el de menor resistencia.
VENTAJAS DEL CÁLCULO ADECUADO DE CAÍDA DE TENSIÓN Transportar la potencia requerida con total seguridad. Que dicho transporte se efectúe con un mínimo de pérdidas de energía. Mantener los costes de instalación en unos valores aceptables.
es un método de cálculo para obtener la sección idónea de los conductores empleados, siendo el conjunto de conductores capaz de, transportar la potencia requerida con total seguridad,que dicho transporte se efectúe con un mínimo de pérdidas de energía, mantener los costes de instalación en unos valores aceptables. Expresión matemática: CT=2L*Rl*I/1000 %CT=100*CT/V Donde CT=Caída de tensión L=Largo del conductor Rl=Resistencia en CC a 75 C I=Corriente del conductor V=Tensión del suministro %CT=Por-ciento de caída de tensión ventajas: Transportar la potencia requerida con total seguridad. Que dicho transporte se efectúe con un mínimo de pérdidas de energía. Mantener los costes de instalación en unos valores aceptables. Desventajas: LA PÉRDIDA DE VOLTAJE ES CONSECUENCIA DE: El diámetro del cable, cuanto más pequeño más pérdida. El largo del cable. A mayor longitud del cable mayor caída de tensión. El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor pérdida. El cobre y el aluminio son los metales comúnmente utilizados como conductor siendo el cobre el de menor resistencia.
La caída de tensión se entiende como la pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la sección transversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje.
Para la determinación de este factor se definen los siguientes conceptos: e = Caída de tensión por calcular I = Corriente de carga = 118.09 A. Z= Impedancia del calibre 3/0 = 0.728 L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión. e = 1.73 1 Z L/ 13,200 e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts % et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
Con lo que se da cumplimiento a las recomendaciones de CFE las cuales mencionan que este valor no debe ser mayor al 1 %. Lopez Montiel Ivan Omar 5IM9
La caída de tensión se entiende como la pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la sección transversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje. e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %Con lo que se da cumplimiento a las recomendaciones de CFE las cuales mencionan que este valor no debe ser mayor al 1 %. Benitez Serrano Ricardo 5IM6
La caída de voltaje es como la pérdida de presión en una tubería de agua. La corriente eléctrica fluye por el conductor como el agua en una cañería y crea una pérdida. La pérdida es consecuencia de: El diámetro del cable, cuanto más pequeño más pérdida. El largo del cable. A mayor longitud del cable mayor caída de tensión. El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor pérdida. El cobre y el aluminio son los metales comúnmente utilizados como conductor siendo el cobre el de menor resistencia.
Para realizar el cálculo del conductor debe recordarse: a) Que la resistencia de un conductor varía en proporción directa a su largo. b) Que la resistencia varía en forma inversa a la sección del cable. c) Que se multiplica por una constante que depende del tipo de material del conductor.
Combinando estas consideraciones obtenemos que: E = Caída de tensión admisible [Volt] I = Corriente [Amper] R = Resistencia [Ohm] L = Largo del conductor [metros] S = Sección en [mm2] ƒ = Resistencia específica del material: cobre = 1/58; aluminio = 1/36.
la caída de tensión es definida como la diferencia de potencial que existe entre los dos extremos de una línea eléctrica. En un conductor la caída de tensión se mide en volts y existe en función del largo y de la resistencia del medio de condición eléctrica. A mayor distancia de la fuente de voltaje y mayor resistencia del conductor eléctrico existe una mayor caída de tensión. la fórmula para calcular la caída de tensión es: E: IxR, donde: E= caída de tensión, I=corriente y R= a la resistencia. sin embargo, también depende de si se da en un sistema trifásico o uno monofásico, para los cuales las fórmulas serian las siguientes: 3F= 0.866 x I x R x distancia x 2 cables. 1F= I x R x distancia x 2 cables. Larracilla Bolaños Naomi A. 5IM6
La expresión que se utiliza para el cálculo de la caída de tensión que se produce en una línea se obtiene considerando el circuito equivalente de una línea corta (inferior a unos 50 km.), mostrado en la figura siguiente, junto con su diagrama vectorial. Héctor Feria Camarena 5IM6
La caída de tensión es una pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo.
La forma de expresar este fenómeno de manera matemática dependerá del sistema que se maneje, ya sea en CD o CA
La caida de tensión se ve representada de manera que el diámetro del cable, cuanto más pequeño más pérdida. El largo del cable. A mayor longitud del cable mayor caída de tensión. El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor pérdida.
Este método se utiliza comúnmente dentro de instalaciones grandes ya sean de tipo comerciales o industriales su fórmula es : en una instalación monofásica s=(4*L*lc)/(Vn*e%) en bifásica sería :S=(2*L*lc)/(Vn*e%) Trifásica sería s=(2*L*lc)/Vf*e%) todos en mm2 , donde vendrían siendo S=sección transversal o área del conductor Vn= voltaje entre fase y neutro (127v) Vf =voltaje entre fase y fase (220v) e%= el porcentaje de caída de tensión no mayor al 3% según la nom 001 sede 2005 , e%=(e)*(100/Vn) Donde e=caidade tensión entre fase y neutro . Ic corriente corregida donde se puede calcular de la siguiente manera : I=P/Vnfp Ic = I *fd Las ventajas son que puedes calcular fácilmente el conductor y una desventaja es que solo puedes aplicar en grandes instalaciones , no digo que me pequeñas no se pueda simolemte que es más ususal dentro de grandes instalaciones que en pequeñas , 5im6 GODINEZ DURON ADONIS ALEJANDRO
Escríbenos en relación a ¿en que consiste este método?
caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
¿cual es su expresión matemática?
Su expresión matemática es:
CT=2L*Rl*I/1000
%CT=100*CT/V
Donde:
CT=Caída de tensión L=Largo del conductor Rl=Resistencia en CC a 75 C I=Corriente del conductor V=Tensión del suministro %CT=Por-ciento de caída de tensión
así como ¿cuales son las ventajas y desventajas?
ventajas: Transportar la potencia requerida con total seguridad. Que dicho transporte se efectúe con una maxima eficiencia y con la minima perdida de energia. Mantener los costes de instalación en unos valores aceptables.
Desventajas
EXISTE PÉRDIDA DE VOLTAJE ES CONSECUENCIA DE: El diámetro del cable, cuanto más pequeño más pérdida. El largo del cable. A mayor longitud del cable mayor caída de tensión. El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor pérdida. El cobre y el aluminio son los metales comúnmente utilizados como conductor siendo el cobre el de menor resistencia.
RIVERA CORTES LITZY CAROLINA. 5IM6 La caída de tensión se entiende como la pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la sección transversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje.
Para la determinación de este factor se definen los siguientes conceptos: e = Caída de tensión por calcular I = Corriente de carga = 118.09 A. Z= Impedancia del calibre 3/0 = 0.728 L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión. e = 1.73 1 Z L/ 13,200 e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts % et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
Con lo que se da cumplimiento a las recomendaciones de CFE las cuales mencionan que este valor no debe ser mayor al 1 %.
La caída de tensión es la pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la sección transversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje. e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 % El cálculo de conductores por caída por tensión se produce a consecuencia de la resistencia de los conductores. Como regla general, se permite una máxima de:
• 3% para cualquier circuito interior de viviendas • 3% en instalaciones de alumbrado • 5% en el resto de instalaciones La pérdida de el voltaje conlleva a que: El diámetro del cable, cuanto más pequeño más pérdida. El largo del cable. A mayor longitud del cable mayor caída de tensión. El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor pérdida. El cobre y el aluminio son los metales comúnmente utilizados como conductor siendo el cobre el de menor resistencia. Ventajas Transportar la potencia requerida con seguridad. Que dicho transporte se efectúe con un mínimo de pérdidas de energía. Mantener los costes de instalación en unos valores congruentes. Lope Becerril Armando 5im9
CÁLCULO DEL CONDUCTOR POR CAÍDA DE TENSIÓN. La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje. Para la determinación de este factor se definen los siguientes conceptos: e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728 L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión. e = 1.73 1 Z L/ 13,200 e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 % Con lo que se da cumplimiento a las recomendaciones de CFE las cualesmencionan que este valor no debe ser mayor al 1 %.
El cálculo de secciones de líneas eléctricas es un método de cálculo para obtener la sección idónea de los conductores empleados, siendo el conjunto de conductores capaz de, transportar la potencia requerida con total seguridad, que dicho transporte se efectúe con un mínimo de pérdidas de energía, mantener los costes de instalación en unos valores aceptables. Su expresión matemática es: CT=2L*Rl*I/1000 %CT=100*CT/V Donde CT=Caida de tension L=Largo del conductor Rl=Resistencia en CC a 75 C I=Corriente del conductor V=Tension del suministro %CT=Por-ciento de caída de tensión Ocampo Dominguez Bruno 5IM6
La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
e = Caída de tensión por calcular I = Corriente de carga = 118.09 A. Z= Impedancia del calibre 3/0 = 0.728 L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión. e = 1.73 1 Z L/ 13,200 e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts % et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
La línea puede ser monofásica o trifásica y su sección se calcula en función de la intensidad de corriente que circula por ella o de la potencia que consumen los receptores La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje. Para realizar el cálculo del conductor debe recordarse: a) Que la resistencia de un conductor varía en proporción directa a su largo. b) Que la resistencia varía en forma inversa a la sección del cable. c) Que se multiplica por una constante que depende del tipo de material del conductor.
Combinando estas consideraciones obtenemos que: E = Caída de tensión admisible [Volt] I = Corriente [Amper] R = Resistencia [Ohm] L = Largo del conductor [metros] S = Sección en [mm2] ƒ = Resistencia específica del material: cobre = 1/58; aluminio = 1/36.
En este método la linea puede ser monofásica o trifásica y su sección se calcula en función de la intensidad de corriente que circula por ella o de la potencia que consumen los receptores: Su expresión matemática es : CT=2L*Rl*I/1000 %CT=100*CT/ Donde CT=Caida de tension L=Largo del conductor Rl=Resistencia en CC a 75 C I=Corriente del conductor V=Tension del suministro %CT=Por-ciento de caída de tensión
Para calcular la caida de tension, primero se necesita ver cual es la alimentacion de la linea (monofasica o trifasica)
Los cálculos de la caída de tensión en corriente continua y en los circuitos monofásicos en corriente alterna usan los datos de los conductores de la tabla 10-8 de la NOM-001-SEDE-2005 [1], y las ecuaciones CT= 2L*Rl*l / 1000
%CT= 100* CT / V
Donde: CT = Caída de Tensión. Volts L = Largo del Conductor. Metros RL =Resistencia en CC a 75 C – Tabla 10-8 [1]. Ohm /km I = Corriente en el conductor. Amperes V = Tensión del suministro. Volts %CT = Porciento de caída de tensión.
Juan Eliel Sánchez Calderón 5IM6 CÁLCULO DEL CONDUCTOR POR CAÍDA DE TENSIÓN. La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje. Para la determinación de este factor se definen los siguientes conceptos: e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM
CÁLCULO DEL CONDUCTOR POR CAÍDA DE TENSIÓN. La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje. Para la determinación de este factor se definen los siguientes conceptos: e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM Cálculo de la caída de tensión. e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 % ¿cual es su expresión matemática?
Su expresión matemática es:
CT=2L*Rl*I/1000
%CT=100*CT/V
Donde:
CT=Caída de tensión L=Largo del conductor Rl=Resistencia en CC a 75 C I=Corriente del conductor V=Tensión del suministro %CT=Por-ciento de caída de tensión
Este método es muy útil sobre todo cuando se trata de grandes instalaciones eléctricas bueno para empezar la caída de tensión se entiende como la pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la sección transversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje. Si la instalación es monofásica la fórmula a utilizar es: S=(4*L*Ic)/(Vn*e%) mm2 Bifásica: S=(2*L*Ic)/(Vn*e%) mm2 Trifásica: S=(2*L*Ic)/(Vf*e%) mm2
En donde:
S se denomina Sección Transversal o Área del conductor. Vn es Voltaje entre Fase y Neutro, 127 Volts. Vf es Voltaje entre Fase y Fase, 220 Volts (Sistemas trifásicos). e% es el Porcentaje de Caída de tensión (no debe ser mayor al 3% según 210-19 NOTA 4 de la NOM-001-SEDE-2005), e% = (e)*(100/Vn) e se denomina caída de tensión entre fase y neutro. Ic es la ya conocida Corriente Corregida, para calcularla sigue el mismo procedimiento del método de corrientes en donde: I=P/(Vn*f.p.) Amps, e Ic=I*f.d. Igual puedes considerar un f.p. de 0.9 y un f.d. de 0.7 Marcelino Antonio García 5IM6
Llamamos caída de tensión a la diferencia de potencial que existe entre los extremos de cualquier conductor, semiconductor o aislante. Este valor se mide en voltios y representa el gasto de fuerza que implica el paso de la corriente por el mismo
Para calcular la caida de tension, primero se necesita ver cual es la alimentacion de la linea (monofasica o trifasica)
Los cálculos de la caída de tensión en corriente continua y en los circuitos monofásicos en corriente alterna usan los datos de los conductores de la tabla 10-8 de la NOM-001-SEDE-2005 [1], y las ecuaciones CT= 2L*Rl*l / 1000
%CT= 100* CT / V
Donde: CT = Caída de Tensión. Volts L = Largo del Conductor. Metros RL =Resistencia en CC a 75 C – Tabla 10-8 [1]. Ohm /km I = Corriente en el conductor. Amperes V = Tensión del suministro. Volts %CT = Porciento de caída de tensión.
La caída de voltaje es como la pérdida de presión en una tubería de agua. La corriente eléctrica fluye por el conductor como el agua en una cañería y crea una pérdida. La pérdida es consecuencia de: El diámetro del cable, cuanto más pequeño más pérdida. El largo del cable. A mayor longitud del cable mayor caída de tensión. El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor pérdida. El cobre y el aluminio son los metales comúnmente utilizados como conductor siendo el cobre el de menor resistencia.
La caída de tensión es calculada utilizando la “Ley de Ohm”: E = I x R Dónde: E es la caída de tensión [Volts] I es la corriente que fluye por el conductor [Amperes) R es la resistencia del conductor [Ohms] Para circuitos monofásicos la fórmula es la siguiente: Caída de tensión = Amperes X Resistencia del conductor cada 1000’ (300m) X distancia en miles de pies X 2 cables. Para circuitos trifásicos: Caída de tensión = 0.866 X Ampers X Resistencia del conductor cada 1000’ (300m) X distancia en miles de pies X 2 cables. Luego deberá restar el resultado de la fórmula a la tensión de trabajo del controlador. La resultante se debe encontrar dentro del rango de tensión admisible especificada por el fabricante del controlador.
La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje. Para la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular I = Corriente de carga = 118.09 A. Z= Impedancia del calibre 3/0 = 0.728 L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión. e = 1.73 1 Z L/ 13,200 e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts % et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
Con lo que se da cumplimiento a las recomendaciones de CFE las cualesmencionan que este valor no debe ser mayor al 1 %
La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje. Para la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular I = Corriente de carga = 118.09 A. Z= Impedancia del calibre 3/0 = 0.728 L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión. e = 1.73 1 Z L/ 13,200 e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts % et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
Con lo que se da cumplimiento a las recomendaciones de CFE las cualesmencionan que este valor no debe ser mayor al 1 %
Miguel Angel Esquivel Rugerio 5IM6 La caída de tensión eléctrica se define como la diferencia de potencial que existe entre los dos extremos de una línea eléctrica. En un conductor la caída de tensión se mide en volts y existe en función del largo y de la resistencia del medio de condición eléctrica. A mayor distancia de la fuente de voltaje y mayor resistencia del conductor eléctrico existe una mayor caída de tensión.
CALCULO DE CONDUCTOR POR CAÍDA DE TENSIÓN LÍNEA DE CORRIENTE CONTINUA: S = 2pL I / CD LÍNEA DE CORRIENTE ALTERNA MONOFÁSICA: S = 2pL I cos θ / CD LÍNEA DE CORRIENTE ALTERNA TRIFÁSICA: S = √3pL I cos θ / CD Donde: S= Sección del conductor √3= Expresión que representa el sistema trifásico p= Resistividad I= Intensidad prevista en el conductor θ= Ángulo CD= Caída de tensión permitida
Este método se utiliza para calcular el calibre de un conductor por medio de la ubicación de puntos en el plano cartesiano Expresion : S = √3pL I cos θ / CD lo más complejo es de que toma bastante tiempo realizar el calculo Castillo Hernández Jesús Alberto Grupo:5IM6
Muñoz Bolivar Erick 5IM9
ResponderEliminarLa línea puede ser monofásica o trifásica y su sección se calcula en función de la intensidad de corriente que circula por ella o de la potencia que consumen los receptores.
CÁLCULO DEL CONDUCTOR POR CAÍDA DE TENSIÓN.
La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
Para la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión.
e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
hola disculpe una pregunta por que le salieron .528 volts? espero pueda ayudarme con esa duda
EliminarEste comentario ha sido eliminado por el autor.
ResponderEliminarLlamamos caída de tensión a la diferencia de potencial que existe entre los extremos de cualquier conductor, semiconductor o aislante. Este valor se mide en voltios y representa el gasto de fuerza que implica el paso de la corriente por el mismo.1
ResponderEliminarAsimismo, la caída de tensión es medida frecuentemente en tanto por ciento de la tensión nominal de la fuente de la que se alimenta. Por lo tanto, si en un circuito alimentado a 400 Voltios de tensión se prescribe una caída máxima de tensión de una instalación del 5%, esto significará que en dicho tramo no podrá haber más de 20 voltios, que sería la tensión perdida con respecto a la tensión nominal.
PEREZVILLAR DAVID ULISES 5IM9
Antonio Godínez Zárate 5IM9
ResponderEliminarEl cálculo de conductores por caída por tensión se produce a consecuencia de la resistencia de los conductores. Como regla general, se permite una máxima de:
• 3% para cualquier circuito interior de viviendas
• 3% en instalaciones de alumbrado
• 5% en el resto de instalaciones
La normativa puede establecer otros valores para la caída de tensión máxima admisible. Existen diversas formas de calcular la sección mínima del conductor para diferentes situaciones:
Líneas de corriente continua: S = 2pL I / CD
Donde “S” es la sección del conductor, “p” es la resistividad, la “I” la intensidad prevista en el conductor y “CD” la caída de tensión permitida.
Línea de corriente alterna monofásica: S = 2pL I cos θ / CD
Donde “S” es la sección del conductor, “p” es la resistividad, la “I” la intensidad prevista en el conductor, “θ” es el ángulo y “CD” la caída de tensión permitida.
Línea de corriente alterna trifásica: S = √3pL I cos θ / CD
Donde “S” es la sección del conductor, “√3” es la expresión para representar que el sistema es trifásico, “p” es la resistividad, la “I” la intensidad prevista en el conductor, “θ” es el ángulo y “CD” la caída de tensión permitida.
Este comentario ha sido eliminado por el autor.
ResponderEliminarLa caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
ResponderEliminarPara la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular
I = Corriente de carga = 118.09 A.
Z= Impedancia del calibre 3/0 = 0.728
L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión.
e = 1.73 1 Z L/ 13,200
e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts
% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
Con lo que se da cumplimiento a las recomendaciones de CFE las cualesmencionan que este valor no debe ser mayor al 1 %
Noguez Calzada Jose Ignacio 5IM9
hola disculpe una pregunta por que le salieron .528 volts? espero pueda ayudarme con esa duda
EliminarPor caida de tension entendemos que es la perdida de potencial en la conduccion de corriente eléctrica en un conductor originada por la distancia o la seccion transversal del mismo y se representa como el aumento de la corriente con respecto ala disminucion del voltaje
ResponderEliminarFormulas
CT=2L*Rl*I/1000
%CT=100*CT/V
Donde
CT=Caida de tension
L=Largo del conductor
Rl=Resistencia en CC a 75 C
I=Corriente del conductor
V=Tension del suministro
%CT=Porciento de caida de tension
Xavier Leon Puerto 5IM6
caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
ResponderEliminarPara la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión.
e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %Con lo que se da cumplimiento a las recomendaciones de CFE las cualesmencionan que este valor no debe ser mayor al 2%.
Miguel Alejandro Lozano Gachuz 5IM9
Sebastián Marx Sánchez Sánchez 5IM9
ResponderEliminarLo que se conoce como caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
Para la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión.
e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %Con lo que se da cumplimiento a las recomendaciones de CFE las cualesmencionan que este valor no debe ser mayor al 2%.
El cálculo de secciones de líneas eléctricas es un método de cálculo para obtener la sección idónea de los conductores empleados, siendo el conjunto de conductores capaz de, transportar la potencia requerida con total seguridad,
ResponderEliminarque dicho transporte se efectúe con un mínimo de pérdidas de energía, mantener los costes de instalación en unos valores aceptables.
Su expresión matemática es:
CT=2L*Rl*I/1000
%CT=100*CT/V
Donde
CT=Caida de tension
L=Largo del conductor
Rl=Resistencia en CC a 75 C
I=Corriente del conductor
V=Tension del suministro
%CT=Por-ciento de caída de tensión
Vargas Aviles Eric 5IM6
-¿EN QUÉ CONSISTE ESTE MÉTODO?
ResponderEliminarLa circulación de corriente a traes de los conductores, ocasiona una perdida de potencia transportada por el cable y una caída de tensión o diferencia entre las tensiones en el origen y extremo de la canalización. Esta caída de tensión debe de ser inferior a los limites marcados por el Reglamento en cada parte de la instalación, con el objetivo de garantizar el funcionamiento de los receptores alimentados por el cable. Este criterio suele ser el determinante cuando las líneas son de larga longitud, por ejemplo, en derivaciones individuales que alimenten a los últimos pisos en un edificio de cierta altura.
-¿CUAL ES SU EXPRESIÓN MATEMÁTICA?
Existen diversas formas de calcular la sección mínima del conductor para diferentes situaciones:
LÍNEA DE CORRIENTE CONTINUA: S = 2pL I / CD
Donde:
S= Sección del conductor
p= Resistividad
I= Intensidad prevista en el conductor
CD= Caída de tensión permitida.
LÍNEA DE CORRIENTE ALTERNA MONOFÁSICA: S = 2pL I cos θ / CD
Donde:
S= Sección del conductor
p= Resistividad
I= Intensidad prevista en el conductor
θ= Ángulo
CD= Caída de tensión permitida
LÍNEA DE CORRIENTE ALTERNA TRIFÁSICA: S = √3pL I cos θ / CD
Donde:
S= Sección del conductor
√3= Expresión que representa el sistema trifásico
p= Resistividad
I= Intensidad prevista en el conductor
θ= Ángulo
CD= Caída de tensión permitida
RAMIREZ CRUZ FERNANDO IVAN. 5IM9
MALDONADO BOLAÑOS DANIELA GISELLE 5IM6
ResponderEliminarLa línea puede ser monofásica o trifásica y su sección se calcula en función de la intensidad de corriente que circula por ella o de la potencia que consumen los receptores.
La caída de tensión se entiende como la pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la sección transversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje.
Para la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular
I = Corriente de carga
Z= Impedancia del calibre 3/0
L= Longitud del conductor
La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
ResponderEliminarPara la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión.
e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
Navarro Ruíz David 5IM6
hola disculpe una pregunta por que le salieron .528 volts? espero pueda ayudarme con esa duda
EliminarCorona Hernández Brian Alberto
ResponderEliminarLa caída de tensión, como su nombre lo dice es una caída en este caso de voltaje entre los conductores,se mide en porcentaje.
Por decir un ejemplo, supongamos que una fuente eléctrica quiere alimentar un motor con 400v y el voltaje al llegar al motor es de 380v, eso es una caída de tensión del 5%
Su expresión matemática es...
CT=2L*Rl*I/1000
%CT=100*CT/V
Donde
CT=Caida de tension
L=Largo del conductor
Rl=Resistencia en CC a 75 C
I=Corriente del conductor
V=Tension del suministro
%CT=Por-ciento de caída de tensión
La caída de tensión eléctrica se define como la diferencia de potencial que existe entre los dos extremos de una línea eléctrica. En un conductor la caída de tensión se mide en volts y existe en función del largo y de la resistencia del medio de condición eléctrica. A mayor distancia de la fuente de voltaje y mayor resistencia del conductor eléctrico existe una mayor caída de tensión.
ResponderEliminarFormula matemática:
Su expresión matemática es:
CT=2L*Rl*I/1000
%CT=100*CT/V
Donde
CT=Caída de tensión
L=Largo del conductor
Rl=Resistencia en CC a 75 C
I=Corriente del conductor
V=Tensión del suministro
%CT=Por-ciento de caída de tensión
CONSECUENCIAS DE LA CAÍDA DE TENSIÓN es la perdida de voltaje ocasionado por una resistencia (calibre de cable inadecuado);las consecuencias de una caída de voltaje en lámparas incandescentes es baja intensidad. En lámparas fluorescentes ocasiona parpadeo, en motores eléctricos ocasiona calentamiento, o que totalmente no arranque el motor.
LA PÉRDIDA DE VOLTAJE ES CONSECUENCIA DE:
El diámetro del cable, cuanto más pequeño más pérdida.
El largo del cable. A mayor longitud del cable mayor caída de tensión.
El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor pérdida. El cobre y el aluminio son los metales comúnmente utilizados como conductor siendo el cobre el de menor resistencia.
VENTAJAS DEL CÁLCULO ADECUADO DE CAÍDA DE TENSIÓN
Transportar la potencia requerida con total seguridad.
Que dicho transporte se efectúe con un mínimo de pérdidas de energía.
Mantener los costes de instalación en unos valores aceptables.
ALONSO ROJAS ULISES BENJAMIN 5IM9
es un método de cálculo para obtener la sección idónea de los conductores empleados, siendo el conjunto de conductores capaz de, transportar la potencia requerida con total seguridad,que dicho transporte se efectúe con un mínimo de pérdidas de energía, mantener los costes de instalación en unos valores aceptables.
ResponderEliminarExpresión matemática:
CT=2L*Rl*I/1000
%CT=100*CT/V
Donde
CT=Caída de tensión
L=Largo del conductor
Rl=Resistencia en CC a 75 C
I=Corriente del conductor
V=Tensión del suministro
%CT=Por-ciento de caída de tensión
ventajas:
Transportar la potencia requerida con total seguridad.
Que dicho transporte se efectúe con un mínimo de pérdidas de energía.
Mantener los costes de instalación en unos valores aceptables.
Desventajas:
LA PÉRDIDA DE VOLTAJE ES CONSECUENCIA DE:
El diámetro del cable, cuanto más pequeño más pérdida.
El largo del cable. A mayor longitud del cable mayor caída de tensión.
El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor pérdida. El cobre y el aluminio son los metales comúnmente utilizados como conductor siendo el cobre el de menor resistencia.
Solorio Avila Jimena 5IM6
La caída de tensión se entiende como la pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la sección transversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje.
ResponderEliminarPara la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular
I = Corriente de carga = 118.09 A.
Z= Impedancia del calibre 3/0 = 0.728
L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión.
e = 1.73 1 Z L/ 13,200
e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts
% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
Con lo que se da cumplimiento a las recomendaciones de CFE las cuales mencionan que este valor no debe ser mayor al 1 %.
Lopez Montiel Ivan Omar 5IM9
La caída de tensión se entiende como la pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la sección transversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje.
ResponderEliminare = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM
e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %Con lo que se da cumplimiento a las recomendaciones de CFE las cuales mencionan que este valor no debe ser mayor al 1 %.
Benitez Serrano Ricardo 5IM6
Este comentario ha sido eliminado por el autor.
ResponderEliminarLa caída de voltaje es como la pérdida de presión en una tubería de agua. La corriente eléctrica fluye por el conductor como el agua en una cañería y crea una pérdida. La pérdida es consecuencia de:
ResponderEliminarEl diámetro del cable, cuanto más pequeño más pérdida.
El largo del cable. A mayor longitud del cable mayor caída de tensión.
El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor
pérdida. El cobre y el aluminio son los metales comúnmente utilizados como conductor siendo el cobre el de menor resistencia.
Para realizar el cálculo del conductor debe recordarse:
a) Que la resistencia de un conductor varía en proporción directa a su largo.
b) Que la resistencia varía en forma inversa a la sección del cable.
c) Que se multiplica por una constante que depende del tipo de material del
conductor.
Combinando estas consideraciones obtenemos que:
E = Caída de tensión admisible [Volt]
I = Corriente [Amper]
R = Resistencia [Ohm]
L = Largo del conductor [metros]
S = Sección en [mm2]
ƒ = Resistencia específica del material: cobre = 1/58; aluminio = 1/36.
. L E
S = ƒ ------- R = -------
. R I
Guzmán Aguilar Gerardo Iván 5IM6
la caída de tensión es definida como la diferencia de potencial que existe entre los dos extremos de una línea eléctrica. En un conductor la caída de tensión se mide en volts y existe en función del largo y de la resistencia del medio de condición eléctrica. A mayor distancia de la fuente de voltaje y mayor resistencia del conductor eléctrico existe una mayor caída de tensión.
ResponderEliminarla fórmula para calcular la caída de tensión es:
E: IxR, donde: E= caída de tensión, I=corriente y R= a la resistencia.
sin embargo, también depende de si se da en un sistema trifásico o uno monofásico, para los cuales las fórmulas serian las siguientes:
3F= 0.866 x I x R x distancia x 2 cables.
1F= I x R x distancia x
2 cables.
Larracilla Bolaños Naomi A. 5IM6

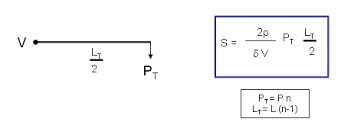

La expresión que se utiliza para el cálculo de la caída de tensión que se produce en una línea se
ResponderEliminarobtiene considerando el circuito equivalente de una línea corta (inferior a unos 50 km.), mostrado en
la figura siguiente, junto con su diagrama vectorial.
Héctor Feria Camarena 5IM6
La caída de tensión es una pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo.
ResponderEliminarLa forma de expresar este fenómeno de manera matemática dependerá del sistema que se maneje, ya sea en CD o CA
La caida de tensión se ve representada de manera que el diámetro del cable, cuanto más pequeño más pérdida.
El largo del cable. A mayor longitud del cable mayor caída de tensión.
El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor pérdida.
5IM6 Becerril González Joseph Norberto
Este método se utiliza comúnmente dentro de instalaciones grandes ya sean de tipo comerciales o industriales su fórmula es : en una instalación monofásica s=(4*L*lc)/(Vn*e%) en bifásica sería :S=(2*L*lc)/(Vn*e%)
ResponderEliminarTrifásica sería s=(2*L*lc)/Vf*e%) todos en mm2 , donde vendrían siendo
S=sección transversal o área del conductor
Vn= voltaje entre fase y neutro (127v)
Vf =voltaje entre fase y fase (220v)
e%= el porcentaje de caída de tensión no mayor al 3% según la nom 001 sede 2005 , e%=(e)*(100/Vn)
Donde e=caidade tensión entre fase y neutro .
Ic corriente corregida donde se puede calcular de la siguiente manera : I=P/Vnfp Ic = I *fd
Las ventajas son que puedes calcular fácilmente el conductor y una desventaja es que solo puedes aplicar en grandes instalaciones , no digo que me pequeñas no se pueda simolemte que es más ususal dentro de grandes instalaciones que en pequeñas , 5im6 GODINEZ DURON ADONIS ALEJANDRO
Escríbenos en relación a ¿en que consiste este método?
ResponderEliminarcaída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
¿cual es su expresión matemática?
Su expresión matemática es:
CT=2L*Rl*I/1000
%CT=100*CT/V
Donde:
CT=Caída de tensión
L=Largo del conductor
Rl=Resistencia en CC a 75 C
I=Corriente del conductor
V=Tensión del suministro
%CT=Por-ciento de caída de tensión
así como ¿cuales son las ventajas y desventajas?
ventajas:
Transportar la potencia requerida con total seguridad.
Que dicho transporte se efectúe con una maxima eficiencia y con la minima perdida de energia.
Mantener los costes de instalación en unos valores aceptables.
Desventajas
EXISTE PÉRDIDA DE VOLTAJE ES CONSECUENCIA DE:
El diámetro del cable, cuanto más pequeño más pérdida.
El largo del cable. A mayor longitud del cable mayor caída de tensión.
El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor pérdida. El cobre y el aluminio son los metales comúnmente utilizados como conductor siendo el cobre el de menor resistencia.
GARCIA PEREZ JESUS ALEJANDRO 5IM6
RIVERA CORTES LITZY CAROLINA. 5IM6
ResponderEliminarLa caída de tensión se entiende como la pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la sección transversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje.
Para la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular
I = Corriente de carga = 118.09 A.
Z= Impedancia del calibre 3/0 = 0.728
L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión.
e = 1.73 1 Z L/ 13,200
e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts
% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
Con lo que se da cumplimiento a las recomendaciones de CFE las cuales mencionan que este valor no debe ser mayor al 1 %.
La caída de tensión es la pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la sección transversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje.
ResponderEliminare = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM
e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
El cálculo de conductores por caída por tensión se produce a consecuencia de la resistencia de los conductores. Como regla general, se permite una máxima de:
• 3% para cualquier circuito interior de viviendas
• 3% en instalaciones de alumbrado
• 5% en el resto de instalaciones
La pérdida de el voltaje conlleva a que:
El diámetro del cable, cuanto más pequeño más pérdida.
El largo del cable. A mayor longitud del cable mayor caída de tensión.
El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor pérdida. El cobre y el aluminio son los metales comúnmente utilizados como conductor siendo el cobre el de menor resistencia.
Ventajas
Transportar la potencia requerida con seguridad.
Que dicho transporte se efectúe con un mínimo de pérdidas de energía.
Mantener los costes de instalación en unos valores congruentes.
Lope Becerril Armando 5im9
CÁLCULO DEL CONDUCTOR POR CAÍDA DE TENSIÓN.
ResponderEliminarLa caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
Para la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular
I = Corriente de carga = 118.09
A.Z= Impedancia del calibre 3/0 = 0.728
L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión.
e = 1.73 1 Z L/ 13,200
e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts%
et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
Con lo que se da cumplimiento a las recomendaciones de CFE las cualesmencionan que este valor no debe ser mayor al 1 %.
Santacruz Bolaños Abigail.
5IM6
El cálculo de secciones de líneas eléctricas es un método de cálculo para obtener la sección idónea de los conductores empleados, siendo el conjunto de conductores capaz de, transportar la potencia requerida con total seguridad,
ResponderEliminarque dicho transporte se efectúe con un mínimo de pérdidas de energía, mantener los costes de instalación en unos valores aceptables.
Su expresión matemática es:
CT=2L*Rl*I/1000
%CT=100*CT/V
Donde
CT=Caida de tension
L=Largo del conductor
Rl=Resistencia en CC a 75 C
I=Corriente del conductor
V=Tension del suministro
%CT=Por-ciento de caída de tensión
Ocampo Dominguez Bruno 5IM6
La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
ResponderEliminare = Caída de tensión por calcular
I = Corriente de carga = 118.09 A.
Z= Impedancia del calibre 3/0 = 0.728
L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión.
e = 1.73 1 Z L/ 13,200
e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts
% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
QUEZADA GOMEZ ISAAC YESHUA
5IM9
La línea puede ser monofásica o trifásica y su sección se calcula en función de la intensidad de corriente que circula por ella o de la potencia que consumen los receptores
ResponderEliminarLa caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje.
Para realizar el cálculo del conductor debe recordarse:
a) Que la resistencia de un conductor varía en proporción directa a su largo.
b) Que la resistencia varía en forma inversa a la sección del cable.
c) Que se multiplica por una constante que depende del tipo de material del
conductor.
Combinando estas consideraciones obtenemos que:
E = Caída de tensión admisible [Volt]
I = Corriente [Amper]
R = Resistencia [Ohm]
L = Largo del conductor [metros]
S = Sección en [mm2]
ƒ = Resistencia específica del material: cobre = 1/58; aluminio = 1/36.
. L E
S = ƒ ------- R = -------
. R I
Rodriguez Ayala An Karen 5IM9
En este método la linea puede ser monofásica o trifásica y su sección se calcula en función de la intensidad de corriente que circula por ella o de la potencia que consumen los receptores:
ResponderEliminarSu expresión matemática es :
CT=2L*Rl*I/1000
%CT=100*CT/
Donde
CT=Caida de tension
L=Largo del conductor
Rl=Resistencia en CC a 75 C
I=Corriente del conductor
V=Tension del suministro
%CT=Por-ciento de caída de tensión
Ramírez Estrada José Francisco
5IM6
Para calcular la caida de tension, primero se necesita ver cual es la alimentacion de la linea (monofasica o trifasica)
ResponderEliminarLos cálculos de la caída de tensión en corriente continua y en los circuitos monofásicos en corriente
alterna usan los datos de los conductores de la tabla 10-8 de la NOM-001-SEDE-2005 [1], y las
ecuaciones
CT= 2L*Rl*l / 1000
%CT= 100* CT / V
Donde:
CT = Caída de Tensión. Volts
L = Largo del Conductor. Metros
RL =Resistencia en CC a 75 C – Tabla 10-8 [1]. Ohm /km
I = Corriente en el conductor. Amperes
V = Tensión del suministro. Volts
%CT = Porciento de caída de tensión.
Estrada López Luis Gerardo 5IM6
Juan Eliel Sánchez Calderón 5IM6
ResponderEliminarCÁLCULO DEL CONDUCTOR POR CAÍDA DE TENSIÓN.
La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
Para la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM
ORPEZA VARGAS ROBERTO ALEJANDRO 5IM9
ResponderEliminarCÁLCULO DEL CONDUCTOR POR CAÍDA DE TENSIÓN.
La caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
Para la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular I = Corriente de carga = 118.09 A.Z= Impedancia del calibre 3/0 = 0.728L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión.
e = 1.73 1 Z L/ 13,200e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
¿cual es su expresión matemática?
Su expresión matemática es:
CT=2L*Rl*I/1000
%CT=100*CT/V
Donde:
CT=Caída de tensión
L=Largo del conductor
Rl=Resistencia en CC a 75 C
I=Corriente del conductor
V=Tensión del suministro
%CT=Por-ciento de caída de tensión
Este método es muy útil sobre todo cuando se trata de grandes instalaciones eléctricas bueno para empezar la caída de tensión se entiende como la pérdida de potencial en la conducción de corriente eléctrica en un conductor, originada por la distancia o la sección transversal del mismo, y que se refleja como aumento de corriente y disminución de voltaje.
ResponderEliminarSi la instalación es monofásica la fórmula a utilizar es: S=(4*L*Ic)/(Vn*e%) mm2
Bifásica: S=(2*L*Ic)/(Vn*e%) mm2
Trifásica: S=(2*L*Ic)/(Vf*e%) mm2
En donde:
S se denomina Sección Transversal o Área del conductor.
Vn es Voltaje entre Fase y Neutro, 127 Volts.
Vf es Voltaje entre Fase y Fase, 220 Volts (Sistemas trifásicos).
e% es el Porcentaje de Caída de tensión (no debe ser mayor al 3% según 210-19 NOTA 4 de la NOM-001-SEDE-2005),
e% = (e)*(100/Vn)
e se denomina caída de tensión entre fase y neutro.
Ic es la ya conocida Corriente Corregida, para calcularla sigue el mismo procedimiento del método de corrientes en donde: I=P/(Vn*f.p.) Amps, e Ic=I*f.d. Igual puedes considerar un f.p. de 0.9 y un f.d. de 0.7
Marcelino Antonio García 5IM6
Llamamos caída de tensión a la diferencia de potencial que existe entre los extremos de cualquier conductor, semiconductor o aislante. Este valor se mide en voltios y representa el gasto de fuerza que implica el paso de la corriente por el mismo
ResponderEliminarPara calcular la caida de tension, primero se necesita ver cual es la alimentacion de la linea (monofasica o trifasica)
Los cálculos de la caída de tensión en corriente continua y en los circuitos monofásicos en corriente
alterna usan los datos de los conductores de la tabla 10-8 de la NOM-001-SEDE-2005 [1], y las
ecuaciones
CT= 2L*Rl*l / 1000
%CT= 100* CT / V
Donde:
CT = Caída de Tensión. Volts
L = Largo del Conductor. Metros
RL =Resistencia en CC a 75 C – Tabla 10-8 [1]. Ohm /km
I = Corriente en el conductor. Amperes
V = Tensión del suministro. Volts
%CT = Porciento de caída de tensión.
carlos arturo miranda tinajero
5im6
Muciño Dominguez Luis Mauricio 5IM9
ResponderEliminarLa caída de voltaje es como la pérdida de presión en una tubería de agua. La corriente eléctrica fluye por el conductor como el agua en una cañería y crea una pérdida. La pérdida es consecuencia de:
El diámetro del cable, cuanto más pequeño más pérdida.
El largo del cable. A mayor longitud del cable mayor caída de tensión.
El tipo de metal utilizado como conductor. A mayor resistencia del metal mayor pérdida. El cobre y el aluminio son los metales comúnmente utilizados como conductor siendo el cobre el de menor resistencia.
La caída de tensión es calculada utilizando la “Ley de Ohm”:
E = I x R
Dónde:
E es la caída de tensión [Volts]
I es la corriente que fluye por el conductor [Amperes)
R es la resistencia del conductor [Ohms]
Para circuitos monofásicos la fórmula es la siguiente:
Caída de tensión = Amperes X Resistencia del conductor cada 1000’ (300m) X distancia en miles de pies X 2 cables.
Para circuitos trifásicos:
Caída de tensión = 0.866 X Ampers X Resistencia del conductor cada 1000’ (300m) X distancia en miles de pies X 2 cables.
Luego deberá restar el resultado de la fórmula a la tensión de trabajo del controlador. La resultante se debe encontrar dentro del rango de tensión admisible especificada por el fabricante del controlador.
BRAVO MIRELES JHOANA NICOL 5IM6
ResponderEliminarLa caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
Para la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular
I = Corriente de carga = 118.09 A.
Z= Impedancia del calibre 3/0 = 0.728
L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión.
e = 1.73 1 Z L/ 13,200
e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts
% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
Con lo que se da cumplimiento a las recomendaciones de CFE las cualesmencionan que este valor no debe ser mayor al 1 %
BRAVO MIRELES JHOANA NICOL 5IM6
ResponderEliminarLa caída de tensión se entiende como la pérdida de potencial en la conducción decorriente eléctrica en un conductor, originada por la distancia o la seccióntransversal del mismo, y que se refleja como aumento de corriente y disminuciónde voltaje.
Para la determinación de este factor se definen los siguientes conceptos:
e = Caída de tensión por calcular
I = Corriente de carga = 118.09 A.
Z= Impedancia del calibre 3/0 = 0.728
L= Longitud del conductor = 0.5 KM
Cálculo de la caída de tensión.
e = 1.73 1 Z L/ 13,200
e= 1.73 x 118.09 x 0.728 x 0.5 /13,200 = 0.528 volts
% et = (0.528 x100) / (7621 - 0.528) = 0.0069 %
Con lo que se da cumplimiento a las recomendaciones de CFE las cualesmencionan que este valor no debe ser mayor al 1 %
Miguel Angel Esquivel Rugerio 5IM6
ResponderEliminarLa caída de tensión eléctrica se define como la diferencia de potencial que existe entre los dos extremos de una línea eléctrica. En un conductor la caída de tensión se mide en volts y existe en función del largo y de la resistencia del medio de condición eléctrica. A mayor distancia de la fuente de voltaje y mayor resistencia del conductor eléctrico existe una mayor caída de tensión.
CALCULO DE CONDUCTOR POR CAÍDA DE TENSIÓN
LÍNEA DE CORRIENTE CONTINUA: S = 2pL I / CD
LÍNEA DE CORRIENTE ALTERNA MONOFÁSICA: S = 2pL I cos θ / CD
LÍNEA DE CORRIENTE ALTERNA TRIFÁSICA: S = √3pL I cos θ / CD
Donde:
S= Sección del conductor
√3= Expresión que representa el sistema trifásico
p= Resistividad
I= Intensidad prevista en el conductor
θ= Ángulo
CD= Caída de tensión permitida
Este método se utiliza para calcular el calibre de un conductor por medio de la ubicación de puntos en el plano cartesiano
ResponderEliminarExpresion : S = √3pL I cos θ / CD
lo más complejo es de que toma bastante tiempo realizar el calculo
Castillo Hernández Jesús Alberto
Grupo:5IM6
