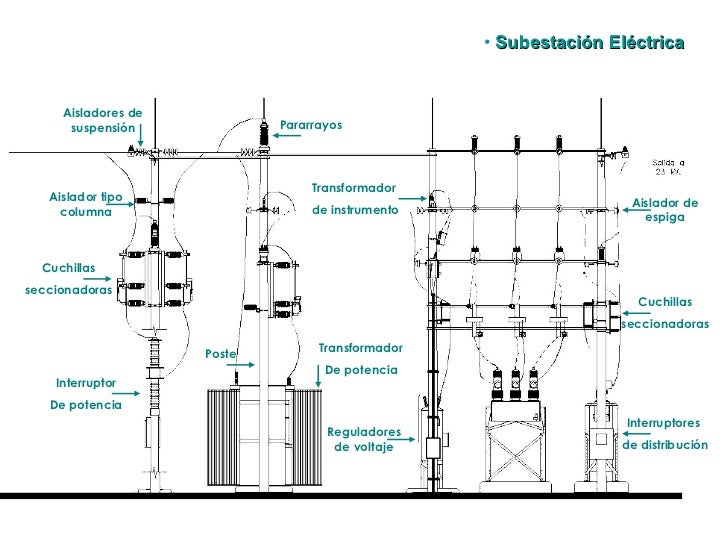

1.6 Componentes de la subestacion electrica

Una subestación eléctrica es una instalación destinada a modificar y establecer los niveles de tensión de una infraestructura eléctrica, para facilitar la transmisión y distribución de la energía eléctrica. Su equipo principal es el transformador. Normalmente está dividida en secciones, por lo general 3 principales, y las demás son derivadas.

Las secciones principales son las siguientes:

1. Sección de medición.
2. Sección para las cuchillas de paso.
3. Sección para el interruptor.

Las secciones derivadas normalmente llevan interruptores, depende de que tipo, hacia los transformadores.

Como norma general, se puede hablar de subestaciones eléctricas elevadoras, situadas en las inmediaciones de las centrales generadoras de energía eléctrica, cuya función es elevar el nivel de tensión, hasta 132, 220 o incluso 400 kV, antes de entregar la energía a la red de transporte. Las subestaciones eléctricas reductoras, reducen el nivel de tensión hasta valores que oscilan, habitualmente entre 13,2, 15, 20, 45 ó 66 kV y entregan la energía a la red de distribución. Posteriormente, los centros de transformación reducen los niveles de tensión hasta valores comerciales (baja tensión) aptos para el consumo doméstico e industrial, típicamente 400 V.

Fuente: Wikipedia

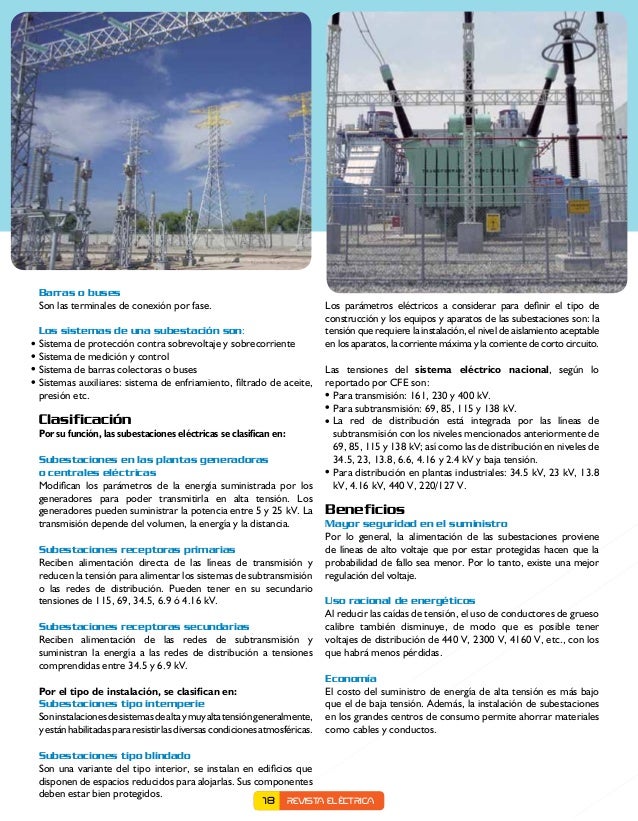

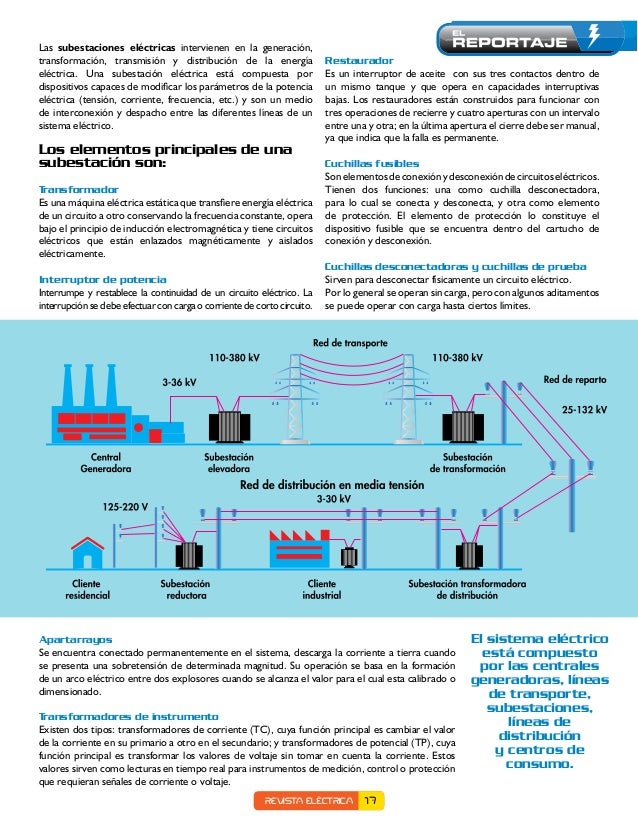

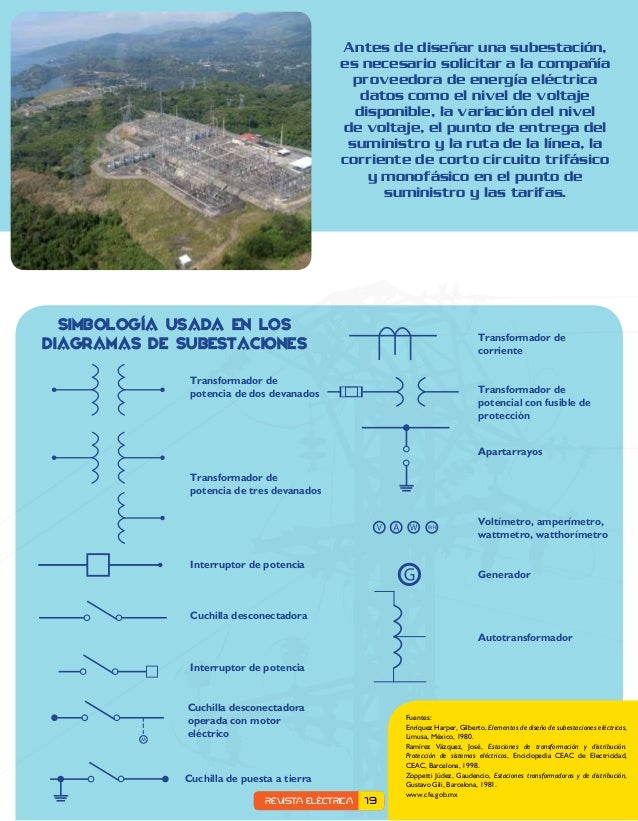

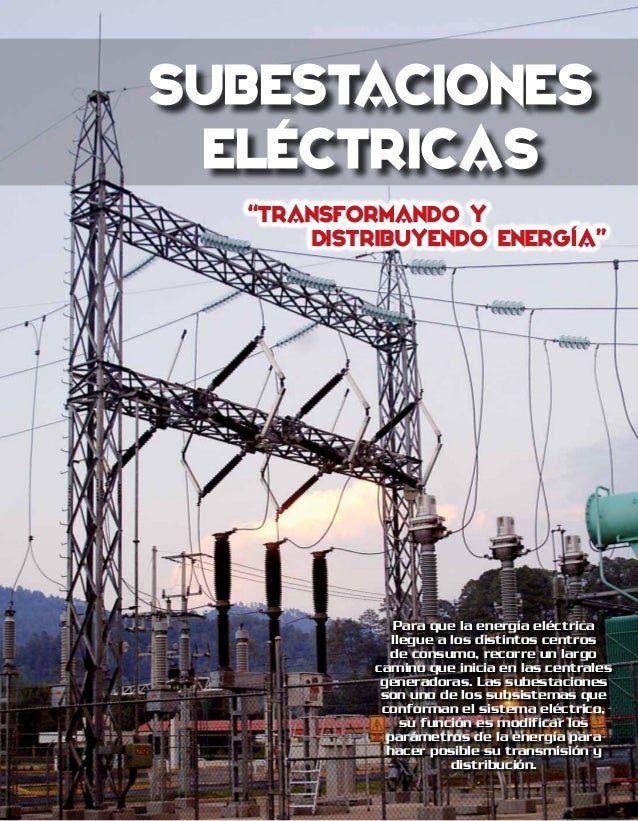

A continuación te presentamos esta valiosisima información de la empresa poliflex en su revista electrica No 34 en relacion a las subestaciones eléctricas

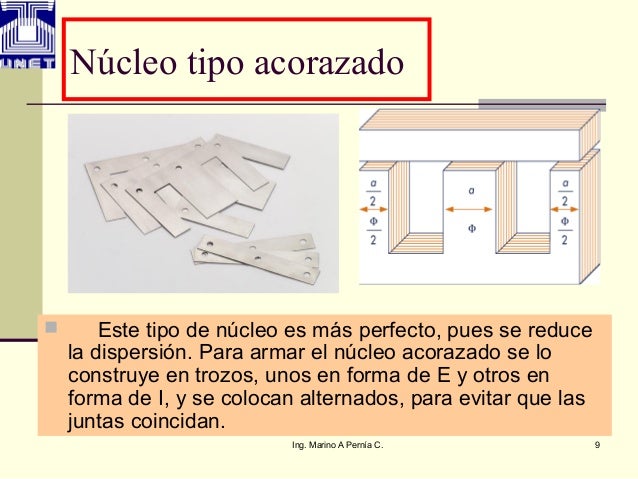

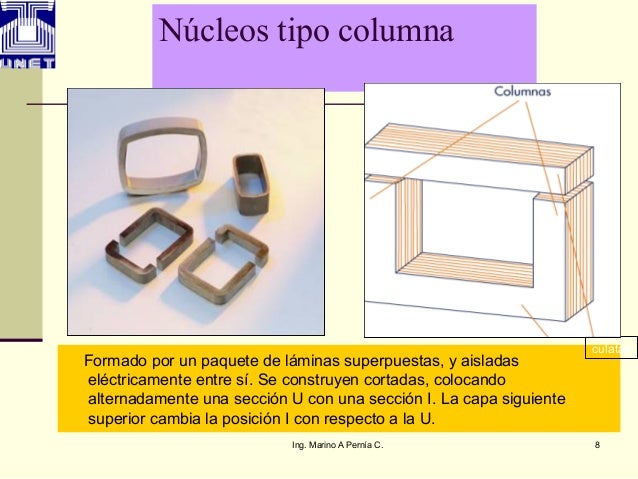

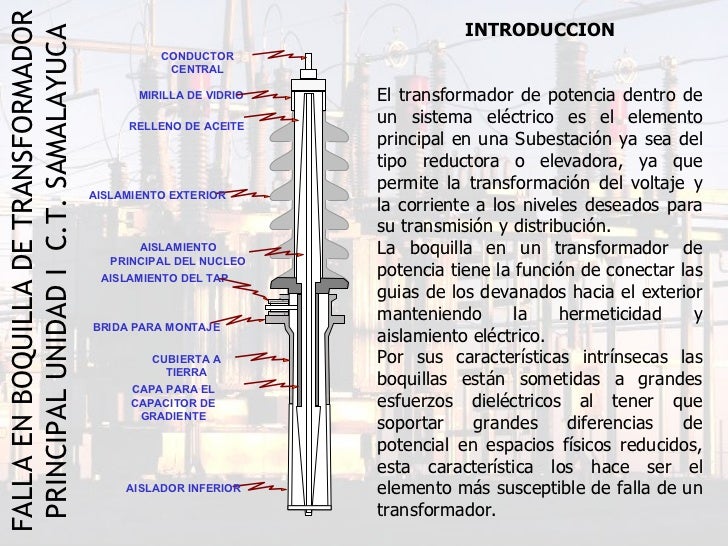

Ahora te presentamos algunas partes del Transformador de potencia.



















Para conocer mas del tema te invito que revises el siguiente documento en el capitulo 1 y 2

operacion y mantenimiento de equipo primario en subestaciones electricas


Así mismo te invito a que veas el siguiente vídeo
